Feinsicherungen
Elektrotechnik – Made in Germany

Qualitätssicherungen von FSP - Übersicht

Serie 107.000 Flink / Quick Acting
Nur auf Anfrage!

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 5 x 25 mm

 Miniature Fuses 5 x 25 mm

Mit Kennmelder, Ausschaltvermögen D 300 A

Indicating Type, Breaking Capacity D 300 A

 Keramikrohr, Bemessungsspannung 250 V

 Ceramic Tube, Rated Voltage 250 V

DIN 41 576
Teil 1 / Part 1

f-km

Für / For In 1,6 A - 6,3 A
schmelz

 Bemessungsstrom

Rated Current

Spannungsfall

Voltage Drop

Kennmelderfarbe
nach DIN 5381
Indicator is Colour-Coded
acc. to DIN 5381



max. mV


1 A*

Rot Red
1,25 A*

Violett Violet
1,6 A
640
Orange Orange
2 A
420
Blau Blue
2,5 A
320
Gelb Yellow
3,15 A
250
Schwarz Black
4 A
200
Braun Brown
5 A
180
Weiß White
6,3 A
170
Grün Green
8 A*
120
Grau Grey
10 A*
100
Rot Red
* nicht genormt, technische Daten auf Anfrage
* not standardized, technical details on request

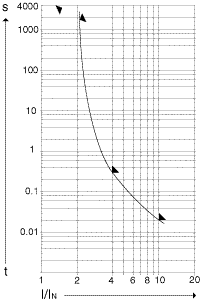

Grenzwerte der Schmelzzeit / Limits for pre-arcing time

Bemessungsstrom

1,5 In

2,1 In

4 In

10 In

min.

max.

max.

max.

1,6 A bis 6,3 A

1 h

30 min

300 ms

20 ms
