Qualitätssicherungen von FSP - Übersicht

Serie 203.000 Superflink / Super Quick-Acting

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 6,3 x 32 mm

 Miniature Fuses 6.3 x 32 mm

 Großes Ausschaltvermögen (1500 A)

High Breaking Capacity
(1500 A)

Keramikrohr, Bemessungsspannung 500 V

Ceramic Tube, Rated Voltage 500 V

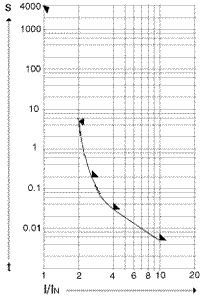

ffam1

Für / For In 1,6 A - 2,5 A
schmelz

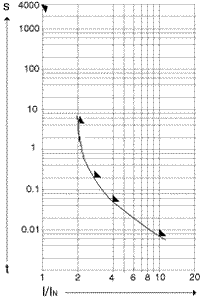

ffam2

Für / For In 3,15 A - 5 A
schmelz

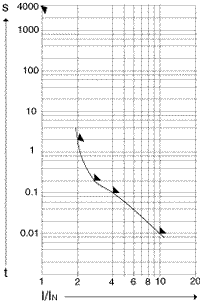

ffam3

Für / For In 6,3 A - 12,5 A
schmelz

 Bemessungsstrom

Rated Current

Spannungsfall

Voltage Drop



max. mV

160 mA

auf Anfrage



on request

200 mA
250 mA
315 mA
400 mA
500 mA
630 mA
800 mA
1 A
1,25 A
1,6 A
2 A
2,5 A
 3,15 A
4 A
5 A
6,3 A
8 A
 10 A
12 A
15 A
16 A
 20 A

Grenzwerte der Schmelzzeit / Limits for pre-arcing time

Bemessungsstrom 1,1 In 2 In 2,75 In 4 In 10 In
min. max. max. max. max.
1,6Abis 2,5 A 1 h 2 s 100 ms 30 ms 5 ms
3,15 A bis 5 A 1 h 2 s 200 ms 50 ms 7 ms
6,3 A bis 12,5 A 1 h 2 s 200 ms 100 ms 10 ms
10 A bis 16 A auf Anfrage / on request
