Serie 201.000 Flink / Quick Acting
Datenblatt-Download
als PDF-Datei |
|
|
GSicherungseinsätze
6,3 x 32 mm |
Miniature Fuses
6.3 x 32 mm |
|
Kleines Ausschaltvermögen
/
(35 A oder 10 In, max. 100 A) |
Low Breaking Capacity
/
(35 A or 10 In, max. 100 A) |
|
Glasrohr |
Glass Tube |
|
EN
60 127-2
Normblatt 4 /Standard Sheet 4
in Verbindung mit/in connection
with EN 60 127-1
IEC
127-2 Standard Sheet IV
Für / For In 50 mA
- 100 mA
Für / For In 125 mA
- 10 A
|
|
Bemessungs-
strom
Rated Current |
Bemessungs-
spannung
Rated Voltage |
Spannungsfall
Voltage Drop |
Verlustleistung
Power Dissipation |
|
|
V |
max. mV |
max. W**) |
32 mA
|
250
|
10000
|
1,6
|
50 mA
|
250
|
10000
|
1,6
|
63 mA
|
250
|
8000
|
1,6
|
80 mA
|
250
|
7000
|
1,6
|
100 mA
|
250
|
6000
|
1,6
|
125 mA
|
250
|
5500
|
1,6
|
160 mA
|
250
|
5000
|
1,6
|
200 mA
|
250
|
4000
|
1,6
|
250 mA
|
250
|
3500
|
1,6
|
315 mA
|
250
|
3000
|
1,6
|
400 mA
|
250
|
2500
|
1,6
|
500 mA
|
250
|
2000
|
1,6
|
630 mA
|
250
|
1800
|
1,6
|
700 mA
|
250
|
1600
|
1,6
|
800 mA
|
250
|
1500
|
1,6
|
1 A
|
250
|
500
|
1,6
|
1,25 A
|
250
|
400
|
2,5
|
1,4 A
|
250
|
400
|
2,5
|
1,5 A
|
250
|
400
|
2,5
|
1,6 A
|
250
|
400
|
2,5
|
2 A
|
250
|
300
|
2,5
|
2,5 A
|
150
|
250
|
2,5
|
3 A
|
150
|
250
|
4
|
3,15 A
|
150
|
250
|
4
|
4 A
|
150
|
250
|
4
|
5 A
|
60
|
200
|
4
|
6,3 A
|
60
|
200
|
4
|
7 A
|
60
|
200
|
4
|
8 A
|
60
|
200
|
4
|
10 A
|
60
|
200
|
4
|
12 A
|
60
|
200
|
4
|
12,5 A
|
60
|
200
|
4
|
15 A
|
|
150
|
|
16 A
|
|
150
|
|
20 A
|
|
150
|
|
|
Anmerkung: 12 A bis 20 A nicht genormt, Fertigung in Anlehnung an die Norm.
**) gemessen nach 1 h bei 1,15 In
**) measured after 1 h at 1.15 In |
|
|

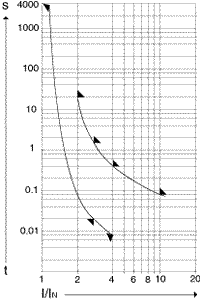

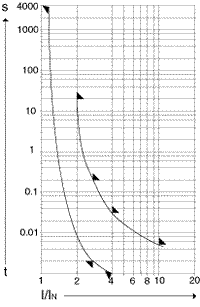

Grenzwerte der Schmelzzeit
/ Limits for pre-arcing time |
|
Bemessungsstrom |
1,15 In |
2 In |
2,75 In |
4 In |
10 In |
|
min. |
max. |
min. |
max. |
min. |
max. |
max. |
|
50 mA bis 100 mA |
1 h |
20 s |
2 ms |
200 ms |
1 ms |
30 ms |
5 ms |
|
125 mA bis 10 A |
1 h |
20 s |
20 ms |
1500 ms |
8 ms |
400 ms |
80 ms |
|
