Serie
119.000 Träge / Time-Lag
Datenblatt-Download
als PDF-Datei |
|
|
GSicherungseinsätze
5 x 20 mm |
Miniature Fuses
5 x 20 mm |
|
Großes Ausschaltvermögen
/ H (1500 A) |
High Breaking Capacity
/ H (1500 A) |
|
Keramikrohr, Bemessungsspannung
250 V |
Ceramic Tube, Rated
Voltage 250 V |
|
EN
60 127-2
Normblatt 5 /Standard Sheet 5
in Verbindung mit/in connection
with EN 60 127-1
IEC
127-2 Standard Sheet V
Für

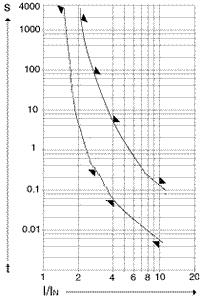

/ For In 100 mA - 800 mA
Für

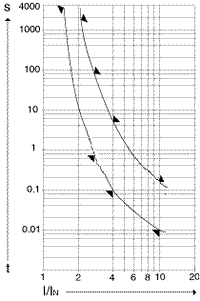

/ For In 1 A - 3,15 A
Für

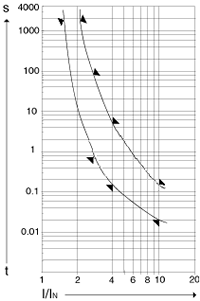

/ For In 4 A - 6,3 A
Für

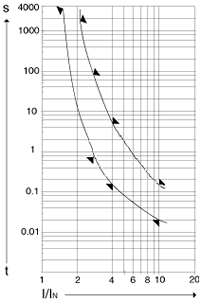

/ For In 8 A - 10 A
|
|
Bemessungs-
strom
Rated Current |
Bemessungs-
spannung
Rated Voltage |
Spannungsfall
Voltage Drop |
Verlustleistung
Power Dissipation |
|
|
V |
max. mV |
max. W**) |
100 mA
|
250
|
2800
|
1,6
|
125 mA
|
250
|
2600
|
1,6
|
160 mA
|
250
|
2400
|
1,6
|
200 mA
|
250
|
2100
|
1,6
|
250 mA
|
250
|
1500
|
1,6
|
315 mA
|
250
|
1100
|
1,6
|
400 mA
|
250
|
1000
|
1,6
|
500 mA
|
250
|
850
|
1,6
|
630 mA
|
250
|
650
|
1,6
|
800 mA
|
250
|
500
|
1,6
|
1 A
|
250
|
350
|
2,5
|
1,25 A
|
250
|
300
|
2,5
|
1,6 A
|
250
|
200
|
2,5
|
2 A
|
250
|
190
|
2,5
|
2,5 A
|
250
|
180
|
2,5
|
3,15 A
|
250
|
140
|
4
|
4 A
|
250
|
100
|
4
|
5 A
|
250
|
100
|
4
|
6,3 A
|
250
|
100
|
4
|
8 A
|
250
|
100
|
4
|
10 A
|
250
|
100
|
4
|
|
**) gemessen nach 1 h bei 1,5 In ( für 8 A und 10 A
nach 30 min )
**) measured after 1 h at 1.5 In ( f or 8 A and
10 A after 30 min ) |
|
|
Grenzwerte der Schmelzzeit
/ Limits for pre-arcing time |
|
Bemessungsstrom |
1,5In |
2,1In |
2,75 In |
4 In |
10 In |
|
min. |
max. |
min. |
max. |
min. |
max. |
min. |
max. |
|
100 mA bis 800 mA |
1h |
30 min |
250 ms |
80s |
50 ms |
5 s |
5 ms |
150 ms |
|
1 A bis 3,15 A |
1 h |
30 min |
750 ms |
80 s |
95 ms |
5 s |
10 ms |
150 ms |
|
4 A bis 6,3 A |
1 h |
30 min |
750 ms |
80 s |
150 ms |
5 s |
10 ms |
150 ms |
|
8 A bis 10 A |
30 min |
30 min |
750 ms |
80 s |
150 ms |
5 s |
10 ms |
150 ms |
|
