G­Sicherungseinsätze 5 x 20 mm

 Miniature Fuses 5 x 20 mm

 Kleines Ausschaltvermögen /
L (35 A oder 10 In, max 100 A)

Low Breaking Capacity /
L (35 A or 10 In, max. 100 A)

Glasrohr

Glass Tube

 Bemessungs-
strom
Rated Current

Bemessungs-
spannung
Rated Voltage

Spannungsfall

Voltage Drop

Verlustleistung

Power Dissipation

V

max. mV

max. W***)

32 mA

250

5000

1,6

40 mA

250

4000

1,6

50 mA*

250

3500

1,6

63 mA*

250

3000

1,6

80 mA*

250

3000

1,6

100 mA*

250

2500

1,6

125 mA*

250

2000

1,6

160 mA*

250

1900

1,6

200 mA*

250

1500

1,6

250 mA*

250

1300

1,6

315 mA*

250

1100

1,6

400 mA*

250

1000

1,6

500 mA*

250

900

1,6

630 mA*

250

300

1,6

700 mA

250

250

1,6

800 mA*

250

250

1,6

1 A*

250

150

1,6

1,25 A*

250

150

1,6

1,4 A

250

150

1,6

1,6 A*

250

150

1,6

1,8

250

150

1,6

2 A*

250

150

1,6

2,5 A*

250

120

1,6

3,15 A*

250

100

1,6

4 A*

250

100

1,6

5 A*

250

100

1,6

6,3 A*

250

100

1,6

8 A

250

100

4

10 A

250

100

4

12 A

100

4

16 A**

100

6

8 A bis 12 A Nennstrom nicht genormt

*   INTERTEK SEMKO
** in Anlehnung an DIN 41 571 / Blatt 1, zu bestellen mit Serie-Nr. 103.000 (Sonderausführung)
** according to DIN 41 571 / Sheet 1 , to be ordered under Series No. 103.000 (Special design)

***) gemessen nach 1 h bei 1,5 In  (fuer  8 A und 10 A nach 30 min )
***) measured after 1 h at 1.5 In ( for 8 A and 10 A after 30 min )

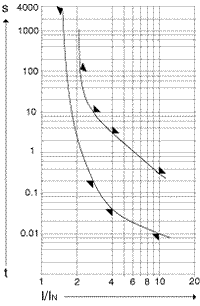

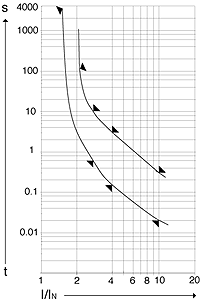

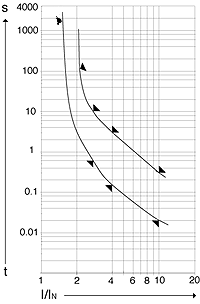

Grenzwerte der Schmelzzeit / Limits for pre-arcing time

Bemessungsstrom

1,5 In

2,1 In

2,75 In

4 In

10 In

min.

max.

min.

max.

min.

max.

min.

max.

32 mA bis 100 mA

1 h

2 min

200 ms

10 s

40 ms

3 s

10 ms

300 ms

125 mA bis 6,3 A

1 h

2 min

600 ms

10 s

150 ms

3 s

20 ms

300 ms

8 A bis12 A

30 min

2 min

600 ms

10 s

150 ms

3 s

20 ms

300 ms
