Qualitätssicherungen von FSP - Übersicht

Serie 117.000 Flink / Quick Acting

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 5 x 20 mm

 Miniature Fuses 5 x 20 mm

 Kleines Ausschaltvermögen /
L (35 A oder 10 In, max. 100 A)

Low Breaking Capacity /
L (35 A or 10 In, max. 100 A)

 Glasrohr

Glass Tube

EN 60 127-2
Normblatt 2 /Standard Sheet 2
in Verbindung mit/in connection
with EN 60 127-1

s2

IEC 127-2 Standard Sheet II

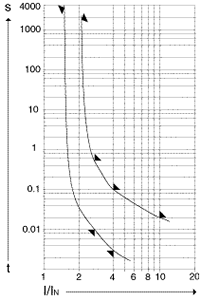

f6611

Für / For In 32 mA - 100 mA
schmelz

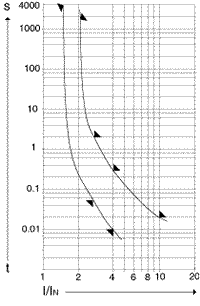

f6612

Für / For In 125 mA - 6,3 A
schmelz

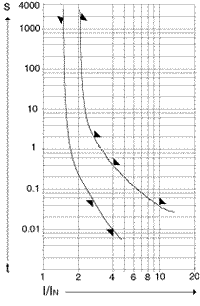

f6613

Für / For In 8 A - 10 A
schmelz

 Bemessungs-
strom
Rated Current

Bemessungs-
spannung
Rated Voltage

Spannungsfall

Voltage Drop

Verlustleistung

Power Dissipation


V

max. mV

max. W**)


32 mA
250
 10000
1,6

 40 mA
250
 8000
1,6

50 mA*
250
 7000
1,6

63 mA*
250
 5000
1,6

 80 mA*
250
 4000
1,6

100 mA*
250
 3500
1,6

125 mA*
250
 2000
1,6

160 mA*
250
 2000
1,6

200 mA*
250
 1700
1,6

250 mA*
250
 1400
1,6

315 mA*
250
 1300
1,6

    400 mA*
250
 1200
1,6

    500 mA*
250
 1000
1,6

    630 mA*
250
 650
1,6

    700 mA
250
 500
1,6

    800 mA*
250
 240
1,6

    1 A*
250
 200
1,6

1,25 A*
250
 200
1,6

 1,4 A
250
 200
1,6

1,6 A*
250
 190
1,6

1,8 A
250
 190
1,6

2 A *
250
 170
1,6

2,5 A *
250
 170
1,6

3,15 A *
250
 150
1,6

4 A *
250
 130
1,6

5 A *
250
 130
2,5

6,3 A *
250
 130
2,5

8 A
250
 130
4

10 A
250
 130
4

12 A

100
4

     16 A

100
4
* INTERTEK SEMKO
8 A bis 12 A nicht genormt
16 A in Anlehnung an DIN 41 571 / Blatt 1, zu bestellen mit Angabe der Serie Nr. 101.000 (Sonderausführung)
16 A according to DIN 41 571 / Sheet 1, to be ordered under Series No. 101.000 (Special design)
**) gemessen nach 1 h bei 1,5 In ( für 8 A und 10 A nach 30 min )
**) measured after 1 h at 1.5 In ( f or 8 A and 10 A after 30 min )

Grenzwerte der Schmelzzeit / Limits for pre-arcing time
Bemessungsstrom 1,5 In 2,1 In 2,75 In 4 In 10 In
min. max. min. max. min. max. max.
32 mA bis 100 mA 1 h 30 min 10 ms 500 ms 3 ms 100 ms 20 ms
125 mA bis 6,3 A 1 h 30 min 50 ms 2 s 10 ms 300 ms 20 ms
8 A bis 10 A 30 min 30 min 50 ms 2 s 10 ms 400 ms 40 ms
