Feinsicherungen
Elektrotechnik – Made in Germany

Qualitätssicherungen von FSP - Übersicht

Serie 108.100 Mittelträge / Medium Time-Lag
Nur auf Anfrage!

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 5 x 25 mm

 Miniature Fuses 5 x 25 mm

Mit Kennmelder

Indicating Type

 Keramikrohr, Bemessungsspannung 250 V

 Ceramic Tube, Rated Voltage 250 V

DIN 41 576
Teil 2 / Part 2

1 A bis 6,3 A

m-km2

Für / For In 1 A - 1,25 A
schmelz

m-km3

Für / For In 1,6 A - 6,3 A
schmelz

 Bemessungs-
strom

Rated Current

 Ausschaltvermögen


Breaking Capacity

Spannungsfall


Voltage Drop

Kennmelderfarbe
nach DIN 5381

Indicator is Colour Coded
acc. to DIN 5381


max. mV


  80 mA*
80 A

Grau Grey

 100 mA*
80 A

 Rot Red

 125 mA*
80 A

 Violett Violet

160 mA*
80 A

 Orange Orange

200 mA*
80 A

 Blau Blue

250 mA*
80 A

 Gelb Yellow

315 mA*
80 A

 Schwarz Black

400 mA*
80 A

 Braun Brown

500 mA*
80 A

 Weiß White

630 mA*
80 A

 Grün Green

800 mA*
1500 A
400

 Grau Grey

1 A
1500 A
350

Rot Red

1,25 A
1500 A
315

Violett Violet

1,4 A
 *
400


1,6 A
1500 A
480

Orange Orange

2 A
1500 A
360

Blau Blue

2,5 A
1500 A
300

Gelb Yellow

3,15 A
1500 A
250

Schwarz Black

4 A
1500 A
180

 Braun Brown

5 A
1500 A
180

Weiß White

6,3 A
1500 A
160

Grün Green

8 A
 *
120

Grau Grey

10 A
 *
100

Rot Red

16 A
 *
100

Orange Orange
*  technische Datenauf Anfrage
*  technical details on request
Werte unter 1 A nur als Sonderanfertigung. Nur auf Anfrage
Rated currents below 1 A are only available as specialdesign.

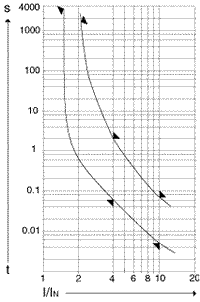

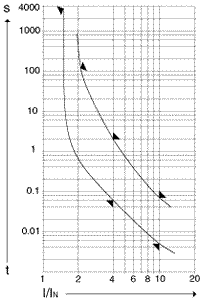

Grenzwerte der Schmelzzeit / Limits for pre-arcing time
Bemessungsstrom 1,5 In 2,1 In 4 In 10 In
min. max. min. max. min. max.
1 A bis 1,25 A 1 h 2 min 60ms 2000 ms 5 ms 70 ms
1,6 A  bis 6,3 A 1 h 30 min 60 ms 2000 ms 5 ms 70 ms
