Qualitätssicherungen von FSP - Übersicht

Serie 105.000 Superflink / Super Quick Acting

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 5 x 20 mm

 Miniature Fuses 5 x 20 mm

 Großes Ausschaltvermögen / H (1500 A)

 High Breaking Capacity / H (1500 A)

 Keramikrohr, Bemessungsspannung 250 V

 Ceramic Tube, Rated Voltage 250 V

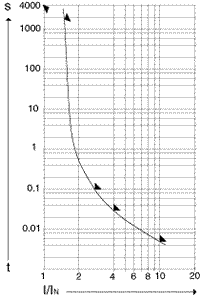

ff1

Für / For In 1 A - 6,3 A
schmelz

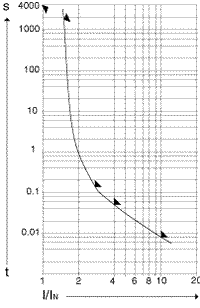

ff2

         Für / For In 8 A
schmelz

 Bemessungsstrom
Rated Current

Spannungsfall
Voltage Drop


max. mV
160 mA*
200 mA*
250 mA*
315 mA*
400 mA*
500 mA*
630 mA*
800 mA*
1 A 1000
1,25 A 800
1,6 A 600
2 A 500
2,5 A 500
3,15 A 450
4 A 450
5 A 400
6,3 A 400
8 A 350
10 A
*
12 A  *
16 A  *
* technische Daten auf Anfrage
* technical details on request

Grenzwerte der Schmelzzeit / Limits for pre-arcing time
Bemessungsstrom 1,1 In 1,5 In 2,75 In 4 In 10 In
min. max. max. max. max.
1 A bis 6,3 A 1 h 30 min 100 ms 30 ms 5 ms
8 A 1 h 30 min 140 ms 50 ms 8 ms
